Тренажер воздухоразделительной установки: обучение операторов ВРУ

Какие узлы ВРУ можно изучать на тренажере

Состав учебной модели определяется конкретной технологической схемой. Для криогенной воздухоразделительной установки практический интерес представляют следующие группы оборудования:

• Подготовка воздуха и БКО. Предварительное охлаждение, осушка и очистка, переключение аппаратов и состояния контуров.
• Основные теплообменники и детандер. Динамика температур, расхода и перепадов давления; влияние холодильного цикла на холодный блок.
• Ректификационные колонны. Уровни жидкости, давления, потоки флегмы и взаимосвязь режимов нижней и верхней колонн.
• Аргонный узел. Сырой и чистый аргон, связанные колонны, насосы и контроль параметров в пределах принятой учебной модели.
• Продуктовые и вспомогательные системы. Хранение кислорода и азота, насосное оборудование, водяные контуры и другие участки, предусмотренные заданием.

Перечень выше — возможная учебная декомпозиция, а не утверждение, что каждая реальная ВРУ имеет одинаковый состав оборудования. Конкретные мнемосхемы, теги и ограничения должны соответствовать согласованной установке.

Что оператор делает в учебной SCADA-среде

Обучаемый наблюдает мнемосхемы, показания виртуальных приборов и состояние оборудования. В рамках сценария он может менять заданные положения регулирующих органов, выбирать режимы, управлять доступными агрегатами и оценивать динамику модели. Важно разделять команду, фактическое состояние исполнительного механизма и получившийся технологический эффект.

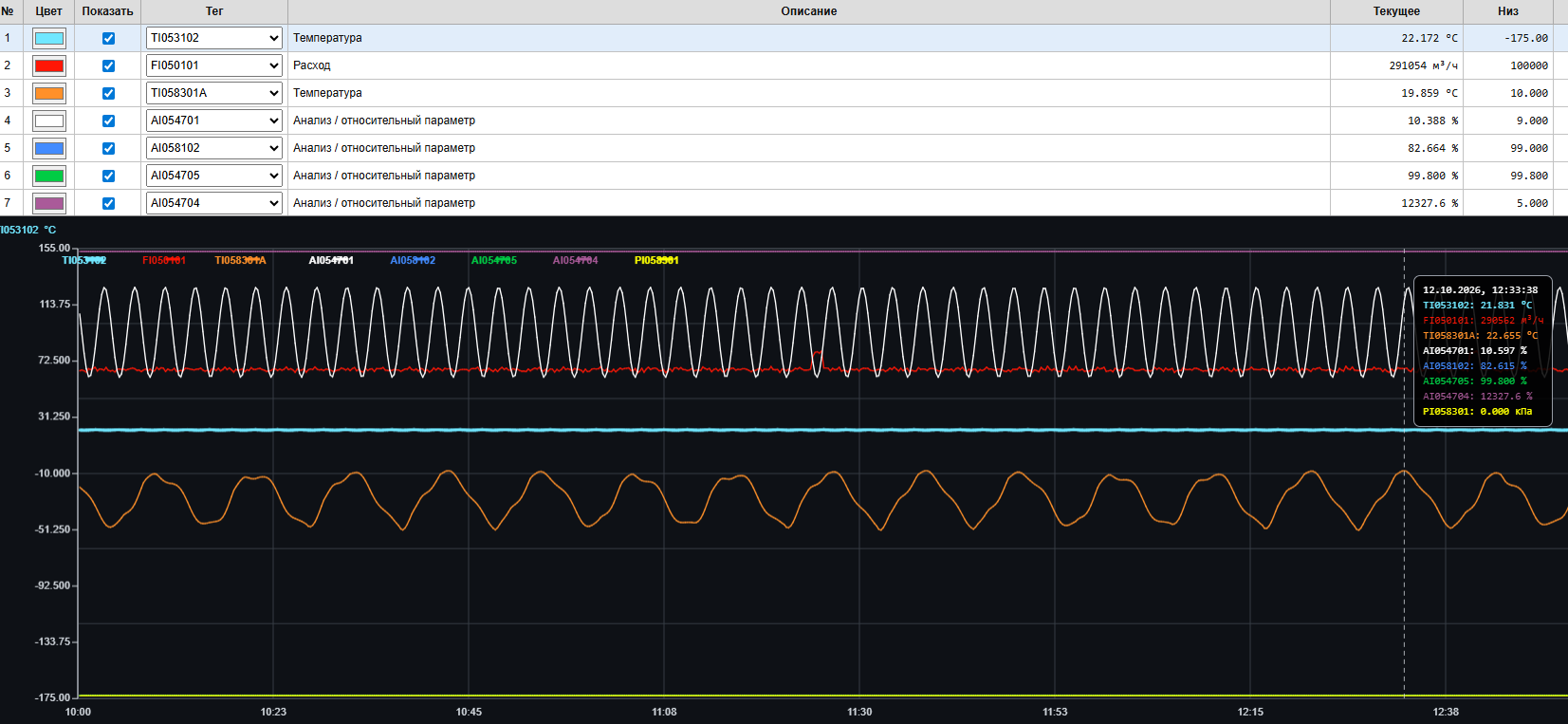

Вместо проверки только конечного числа тренажер позволяет анализировать цепочку: команда → изменение расхода или состояния узла → реакция давления, температуры или уровня → дальнейшие последствия для схемы. Для разбора используются тренды и журнал событий. В учебной модели значения формируются расчетом и сценарием, а не поступают с производственных датчиков.

Как выглядит практическое занятие на тренажере ВРУ

Оператор работает не с отдельной картинкой установки, а с взаимосвязанными параметрами: видит состояние арматуры и агрегатов, задает предусмотренные сценарием действия и наблюдает реакцию модели. Последовательность занятий подбирается под программу подготовки персонала и особенности конкретной установки.

1. Разбор исходного состояния. Обучаемый определяет доступные агрегаты, положение исполнительных механизмов, температуру, давление, расход и уровни в узлах.
2. Работа по учебному сценарию. Например, изучает связь работы блока очистки воздуха с состоянием последующих технологических узлов. Все действия выполняются в учебной модели, а не на действующем оборудовании.
3. Наблюдение переходного режима. Сопоставляет заданное воздействие с фактической реакцией прибора и связанными потоками, учитывая инерцию процесса.
4. Разбор результата с наставником. Сверяет временную последовательность по трендам и журналам; отдельно обсуждает причины отклонений и ограничения модели.

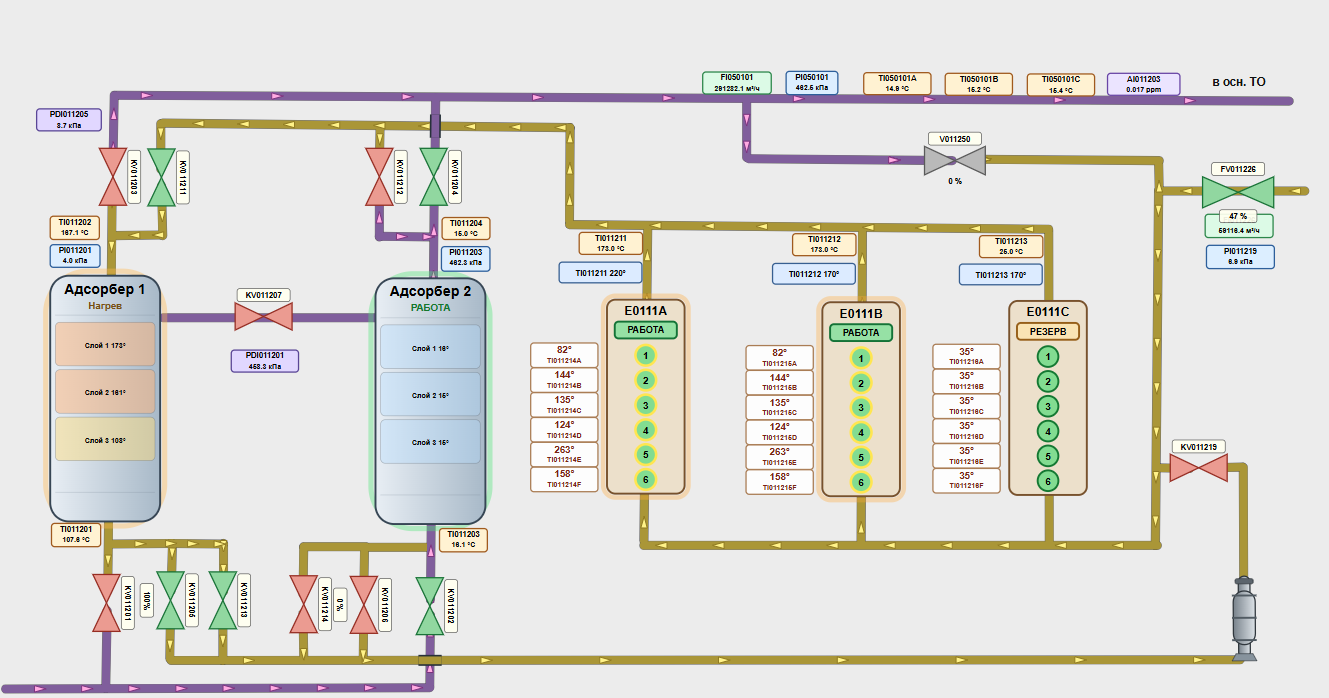

Ниже приведены настоящие изображения интерфейса демонстрационного тренажера SIMTECHNOLOGY. Это публичные иллюстрации продукта, а не ссылки на рабочие экраны или внутренние профили пользователей.

Примеры учебных задач для персонала ВРУ

1. Ориентация в технологической схеме. Найти нужный аппарат, направление потока, взаимосвязанные контуры и соответствующие приборы.
2. Анализ переходного процесса. Установить, какие параметры изменились после предусмотренного заданием воздействия и почему реакция не была мгновенной.
3. Контроль уровней и давлений. Разобрать взаимное влияние расхода, запаса продукта и регулирующей арматуры в модельных условиях.
4. Работа с отклонениями. Определить признаки нештатной ситуации и обсудить правильность выбранных решений по утвержденной программе занятия.
5. Разбор по истории. Восстановить последовательность действий по трендам и журналу и объяснить полученный результат.

Точная последовательность пусков, остановов и переключений зависит от технологического регламента конкретного предприятия. Общая информационная страница не является инструкцией по эксплуатации криогенного оборудования.

Почему важна динамическая, а не только графическая модель

Красивая мнемосхема сама по себе не обучает управлению процессом. Для полезного занятия необходимо, чтобы действия оператора имели согласованные последствия. Например, изменение нагрузки насоса должно рассматриваться вместе с условиями на всасе, запасом жидкости и расходом в линии; изменение подачи в колонну — вместе с изменением уровней и связанных потоков.

В зависимости от целей проекта расчетная часть может учитывать материальные и энергетические балансы, теплопередачу, гидравлические ограничения и характерные задержки. Упрощения допустимы, если они обозначены и не искажают те причинно-следственные связи, которые требуется изучить.

Степень соответствия реальной установке устанавливается отдельно. Учебный тренажер не следует автоматически считать валидированным цифровым двойником или инструментом для расчета безопасных производственных уставок.

Адаптация тренажера под конкретную воздухоразделительную установку

Перед разработкой учебной конфигурации важно согласовать не только внешний вид мнемосхем, но и задачи подготовки: какие переключения необходимо отработать, какие взаимосвязи должен увидеть оператор и какие действия наставник будет оценивать.

• Технологическая схема: состав блоков, аппаратов, трубопроводов, арматуры и точек контроля.
• Модель процесса: требуемая динамика расхода, температуры, давления и уровня, связи между узлами и ограничения.
• Учебные сценарии: штатные операции, переходные режимы, разбор отклонений и порядок обратной связи.
• Инструменты анализа: тренды, журнал действий и критерии оценки учебного результата.

Набор функций, точность модели и сценарии согласовываются отдельно. Демонстрационный тренажер не заменяет регламенты предприятия, промышленную АСУ ТП или допуск персонала к работам.

Кому подходит обучение на тренажере ВРУ

Новым операторам — для знакомства со схемой и типовыми зависимостями. Действующему персоналу — для разбора переходных режимов и последствий действий. Мастерам и наставникам — для обсуждения решений обучаемого на конкретных событиях и графиках. Сценарии, критерии оценки и допуски задаются организацией, проводящей подготовку.

SIMTECHNOLOGY развивает подход, сочетающий интерактивные мнемосхемы, технологические расчеты и учебные задания. Возможности отдельной конфигурации нужно оценивать на демонстрации, сопоставляя их с реальной технологической схемой и задачами предприятия.

Частые вопросы о тренажерах воздухоразделения

Можно ли использовать модель без адаптации на любой ВРУ? Нет. Различаются состав оборудования, алгоритмы управления, уставки и технологические ограничения. Их необходимо согласовывать отдельно.

Связан ли тренажер с действующей АСУ ТП? Учебные действия должны быть изолированы от реальных управляющих команд. Сходство интерфейса не означает подключения к промышленным контроллерам.

Заменяет ли тренажер стажировку и обязательную проверку знаний? Нет. Он может дополнять подготовку персонала, но не отменяет установленные предприятием и нормативными документами процедуры.
